EARL423WL-AZ
LED-Sicherheitsleuchte zum Deckenaufbau und zur Ausleuchtung der Flucht- und Rettungswege nach DIN EN 60598-1, DIN EN 60598-222 und DIN EN 1838.

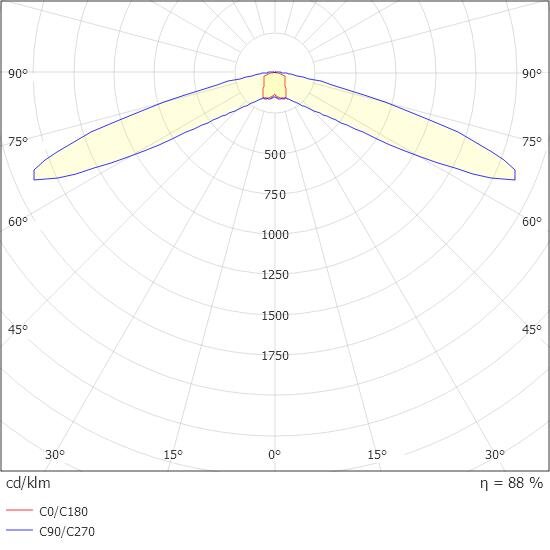

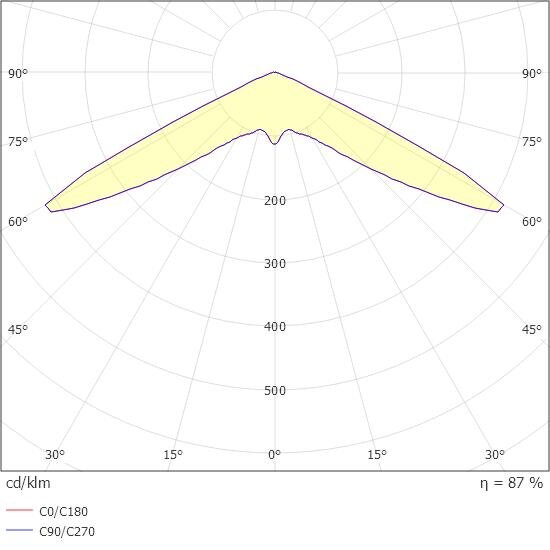

Die dezente Deckenleuchte aus Zink-Aluminium passt sich unauffällig der Decke an. Durch die in der Linse eingebrachte Status LED wird die Harmonie des Gehäuses nicht unterbrochen. Durch Einsatz von Streulinsen und leistungsstarker LED ERT Technik wird eine optimale Lichtverteilung und Ausleuchtung der Flucht- und Rettungswege erzielt. Der innovative integrierte Linsenträger mit Schnellmontagevorrichtung ermöglicht den flexiblen Einsatz unterschiedlicher Linsentypen je nach Anwendungsfall. Rund- und Flurlinse sind bei jeder Leuchte bereits im Lieferumfang enthalten.

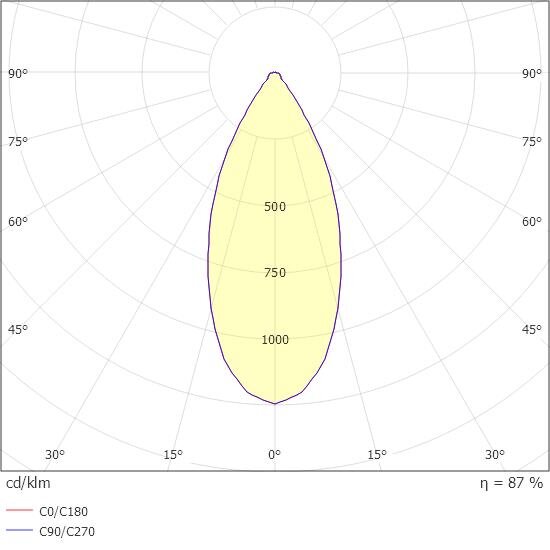

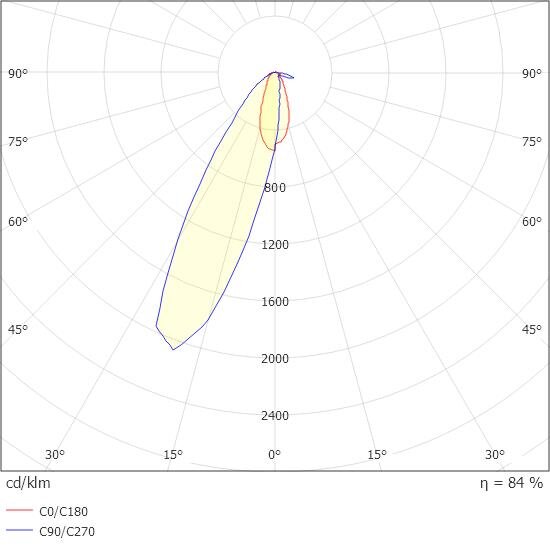

Kabelllose zentrale Steuerung und Überwachung für große Installationen von bis zu 50.000 Leuchten mit Wireless Professional. Der innovative integrierte Linsenträger mit Schnellmontagevorrichtung ermöglicht den flexiblen Einsatz unterschiedlicher Linsentypen. Durch den Einsatz der passenden Linse, kann die Lichtverteilung optimal auf den Anwendungsfall abgestimmt werden und die normgerechte Ausleuchtung vereinfachen. Rund- und Flurlinse sind bei jeder Leuchte bereits im Lieferumfang enthalten und machen eine perfekte Anpassung an die jeweilige Montagesituation möglich. Weitere Linsen wie z.B. Spot-, Beam- oder H-Linse sind optional erhältlich.
Produktdaten
Empfohlene Anwendungsgebiete
DOWNLOADS
Zubehör
LIchtberechnung
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
| Montagehöhe |  |
 |
 |
 |
|---|---|---|---|---|
| 2.5 | 2.30 | 4.60 | 4.60 | 2.30 |
| 3 | 2.50 | 5.40 | 5.40 | 2.50 |
| 3.5 | 2.80 | 6.20 | 6.20 | 2.80 |
| 4 | 3.00 | 6.80 | 6.80 | 3.00 |
| 4.5 | 3.20 | 7.40 | 7.40 | 3.20 |
| 5 | 3.50 | 8.00 | 8.00 | 3.50 |
| 5.5 | 3.70 | 8.40 | 8.40 | 3.70 |
| 6 | 3.80 | 8.80 | 8.80 | 3.80 |
| 6.5 | 4.00 | 9.20 | 9.20 | 4.00 |
| 7 | 4.10 | 9.60 | 9.60 | 4.10 |
| 7.5 | 4.20 | 10.00 | 10.00 | 4.20 |
| 8 | 4.20 | 10.40 | 10.40 | 4.20 |
| 8.5 | 4.30 | 10.80 | 10.80 | 4.30 |
| 9 | 4.30 | 11.00 | 11.00 | 4.30 |
| 9.5 | 4.20 | 11.40 | 11.40 | 4.20 |
| 10 | 4.20 | 11.60 | 11.60 | 4.20 |
| 10.5 | 4.10 | 11.60 | 11.60 | 4.10 |
| 11 | 4.00 | 11.80 | 11.80 | 4.00 |
| 11.5 | 3.90 | 12.00 | 12.00 | 3.90 |
| 12 | 3.80 | 12.00 | 12.00 | 3.80 |
| 12.5 | 3.60 | 12.00 | 12.00 | 3.60 |
| 13 | 3.40 | 12.00 | 12.00 | 3.40 |
| 13.5 | 3.20 | 12.00 | 12.00 | 3.20 |
| 14 | 2.90 | 11.80 | 11.80 | 2.90 |
| 14.5 | 2.60 | 11.80 | 11.80 | 2.60 |
| 15 | 2.00 | 11.60 | 11.60 | 2.00 |
| 15.5 | 1.20 | 11.40 | 11.40 | 1.20 |
| 16 | 0.00 | 11.20 | 11.20 | 0.00 |
| 16.5 | 0.00 | 11.00 | 11.00 | 0.00 |
| 17 | 0.00 | 10.60 | 10.60 | 0.00 |
| 17.5 | 0.00 | 10.40 | 10.40 | 0.00 |
| 18 | 0.00 | 10.00 | 10.00 | 0.00 |
| 18.5 | 0.00 | 9.60 | 9.60 | 0.00 |
| 19 | 0.00 | 9.00 | 9.00 | 0.00 |
| 19.5 | 0.00 | 8.60 | 8.60 | 0.00 |
| 20 | 0.00 | 8.00 | 8.00 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 1.60 | 3.20 | 6.00 | 2.20 |
| 3 | 1.80 | 3.80 | 6.20 | 2.30 |
| 3.5 | 1.80 | 4.40 | 6.40 | 2.30 |
| 4 | 1.80 | 5.00 | 6.60 | 2.30 |
| 4.5 | 1.50 | 5.60 | 6.80 | 2.40 |
| 5 | 1.30 | 6.20 | 6.80 | 2.40 |
| 5.5 | 1.30 | 6.80 | 7.00 | 2.50 |
| 6 | 1.20 | 7.40 | 7.00 | 2.50 |
| 6.5 | 1.10 | 8.00 | 7.20 | 2.50 |
| 7 | 1.00 | 8.60 | 7.20 | 2.50 |
| 7.5 | 0.90 | 9.20 | 7.20 | 2.50 |
| 8 | 0.80 | 9.80 | 7.20 | 2.30 |
| 8.5 | 0.70 | 10.40 | 7.20 | 2.10 |
| 9 | 0.50 | 11.00 | 7.20 | 1.80 |
| 9.5 | 0.40 | 11.60 | 7.20 | 1.30 |
| 10 | 0.10 | 12.20 | 7.20 | 0.20 |
| 10.5 | 0.00 | 12.80 | 7.00 | 0.00 |
| 11 | 0.00 | 13.40 | 6.80 | 0.00 |
| 11.5 | 0.00 | 14.00 | 6.60 | 0.00 |
| 12 | 0.00 | 14.60 | 6.20 | 0.00 |
| 12.5 | 0.00 | 15.20 | 5.80 | 0.00 |
| 13 | 0.00 | 15.60 | 5.20 | 0.00 |
| 13.5 | 0.00 | 15.80 | 4.40 | 0.00 |
| 14 | 0.00 | 16.00 | 3.20 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 7.90 | 17.80 | 7.20 | 2.60 |
| 3 | 8.80 | 20.20 | 7.40 | 2.60 |
| 3.5 | 9.50 | 22.20 | 7.40 | 2.60 |
| 4 | 10.10 | 24.00 | 7.40 | 2.60 |
| 4.5 | 10.40 | 25.40 | 7.40 | 2.50 |
| 5 | 3.40 | 26.80 | 7.40 | 2.40 |
| 5.5 | 0.00 | 28.00 | 7.20 | 0.00 |
| 6 | 0.00 | 29.00 | 7.20 | 0.00 |
| 6.5 | 0.00 | 29.60 | 7.00 | 0.00 |
| 7 | 0.00 | 10.60 | 6.60 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 5.40 | 11.40 | 4.40 | 1.90 |
| 3 | 5.80 | 13.80 | 5.20 | 1.70 |
| 3.5 | 6.20 | 15.00 | 5.40 | 1.60 |
| 4 | 6.60 | 16.00 | 5.20 | 1.50 |
| 4.5 | 6.80 | 16.80 | 4.60 | 1.60 |
| 5 | 7.10 | 17.60 | 4.40 | 1.70 |
| 5.5 | 7.20 | 18.40 | 4.40 | 1.80 |
| 6 | 7.20 | 19.00 | 4.40 | 1.80 |
| 6.5 | 7.30 | 19.40 | 4.60 | 1.90 |
| 7 | 7.20 | 19.80 | 4.80 | 1.90 |
| 7.5 | 7.20 | 20.20 | 5.00 | 1.90 |
| 8 | 7.10 | 20.40 | 5.00 | 1.90 |
| 8.5 | 7.00 | 20.40 | 5.20 | 1.90 |
| 9 | 6.80 | 20.40 | 5.20 | 1.90 |
| 9.5 | 6.70 | 20.40 | 5.20 | 1.90 |
| 10 | 6.40 | 20.40 | 5.40 | 1.80 |
| 10.5 | 6.10 | 20.40 | 5.40 | 1.70 |
| 11 | 5.70 | 20.20 | 5.40 | 1.70 |
| 11.5 | 5.30 | 20.00 | 5.40 | 1.60 |
| 12 | 4.80 | 19.80 | 5.40 | 1.40 |
| 12.5 | 4.10 | 19.40 | 5.40 | 1.30 |
| 13 | 3.10 | 19.20 | 5.40 | 0.90 |
| 13.5 | 0.10 | 18.80 | 5.20 | 0.10 |
| 14 | 0.00 | 18.20 | 5.20 | 0.00 |
| 14.5 | 0.00 | 17.60 | 5.00 | 0.00 |
| 15 | 0.00 | 17.00 | 4.80 | 0.00 |
| 15.5 | 0.00 | 16.20 | 4.60 | 0.00 |
| 16 | 0.00 | 15.40 | 4.40 | 0.00 |
| 16.5 | 0.00 | 14.40 | 4.20 | 0.00 |
| 17 | 0.00 | 13.40 | 4.00 | 0.00 |
| 17.5 | 0.00 | 12.20 | 3.60 | 0.00 |
| 18 | 0.00 | 10.40 | 3.40 | 0.00 |
| 18.5 | 0.00 | 8.00 | 2.20 | 0.00 |
| 19 | 0.00 | 3.20 | 0.60 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 4.80 | 10.40 | 10.40 | 4.80 |
| 3 | 5.40 | 12.00 | 12.00 | 5.40 |
| 3.5 | 5.70 | 13.40 | 13.40 | 5.70 |
| 4 | 2.00 | 14.80 | 14.80 | 2.00 |
| 4.5 | 0.50 | 15.80 | 15.80 | 0.50 |
| 5 | 0.00 | 16.00 | 16.00 | 0.00 |
| 5.5 | 0.00 | 11.80 | 11.80 | 0.00 |
| 6 | 0.00 | 2.20 | 2.20 | 0.00 |
| 6.5 | 0.00 | 1.00 | 1.00 | 0.00 |
