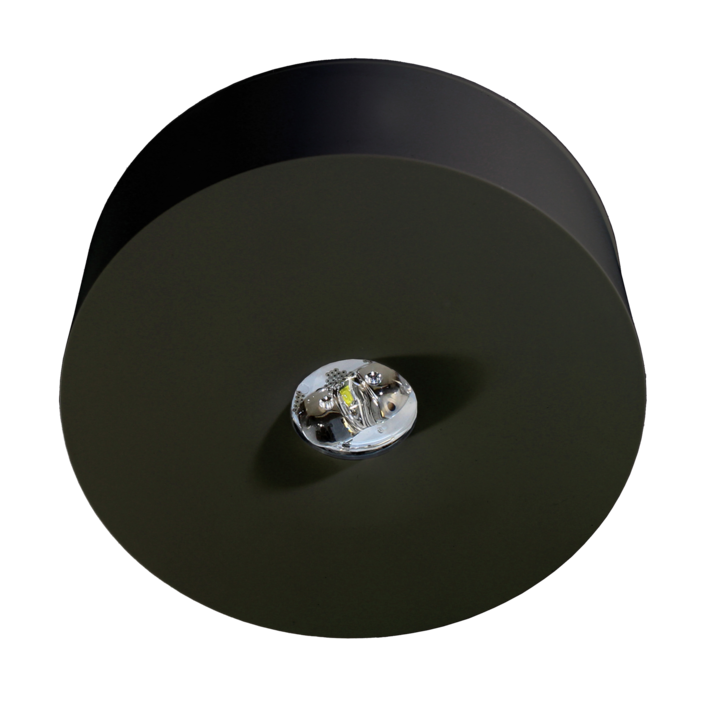

ILDL421SC-SW-3P
Die schlichte Kunststoff-Sicherheitsleuchte zum Deckenanbau ist ein wahres Multitalent. Die Leuchte ist für nahezu alle Anforderungen gerüstet und bietet immer die passende Lösung. Die IL Anbauleuchte bestehet aus nur 2 Teilen, wobei der Deckenanbaukörper die Netzanschlußklemmen beinhaltet.
Der vormontierte 3-Phasenadapter ermöglicht den Werkzeuglosen Einbau in gängige 3-Phasenschienen, wie z.B. Nordic Aluminium GLOBAL pro (früher NOKIA) XTS, XTTS und XTSC.
Automatische Überwachung der Sicherheitsleuchte mit SelfControl. Der innovative integrierte Linsenträger mit Schnellmontagevorrichtung ermöglicht den flexiblen Einsatz unterschiedlicher Linsentypen. Durch den Einsatz der passenden Linse, kann die Lichtverteilung optimal auf den Anwendungsfall abgestimmt werden und die normgerechte Ausleuchtung vereinfachen. Rund- und Flurlinse sind bei jeder Leuchte bereits im Lieferumfang enthalten und machen eine perfekte Anpassung an die jeweilige Montagesituation möglich. Weitere Linsen wie z.B. Spot-, Beam- oder H-Linse sind optional erhältlich.
Produktdaten
Empfohlene Anwendungsgebiete
DOWNLOADS
Zubehör
LIchtberechnung
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
| Montagehöhe |  |
 |
 |
 |
|---|---|---|---|---|
| 2.5 | 2.30 | 4.60 | 4.60 | 2.30 |
| 3 | 2.50 | 5.40 | 5.40 | 2.50 |
| 3.5 | 2.80 | 6.20 | 6.20 | 2.80 |
| 4 | 3.00 | 6.80 | 6.80 | 3.00 |
| 4.5 | 3.20 | 7.40 | 7.40 | 3.20 |
| 5 | 3.50 | 8.00 | 8.00 | 3.50 |
| 5.5 | 3.70 | 8.40 | 8.40 | 3.70 |
| 6 | 3.80 | 8.80 | 8.80 | 3.80 |
| 6.5 | 4.00 | 9.20 | 9.20 | 4.00 |
| 7 | 4.10 | 9.60 | 9.60 | 4.10 |
| 7.5 | 4.20 | 10.00 | 10.00 | 4.20 |
| 8 | 4.20 | 10.40 | 10.40 | 4.20 |
| 8.5 | 4.30 | 10.80 | 10.80 | 4.30 |
| 9 | 4.30 | 11.00 | 11.00 | 4.30 |
| 9.5 | 4.20 | 11.40 | 11.40 | 4.20 |
| 10 | 4.20 | 11.60 | 11.60 | 4.20 |
| 10.5 | 4.10 | 11.60 | 11.60 | 4.10 |
| 11 | 4.00 | 11.80 | 11.80 | 4.00 |
| 11.5 | 3.90 | 12.00 | 12.00 | 3.90 |
| 12 | 3.80 | 12.00 | 12.00 | 3.80 |
| 12.5 | 3.60 | 12.00 | 12.00 | 3.60 |
| 13 | 3.40 | 12.00 | 12.00 | 3.40 |
| 13.5 | 3.20 | 12.00 | 12.00 | 3.20 |
| 14 | 2.90 | 11.80 | 11.80 | 2.90 |
| 14.5 | 2.60 | 11.80 | 11.80 | 2.60 |
| 15 | 2.00 | 11.60 | 11.60 | 2.00 |
| 15.5 | 1.20 | 11.40 | 11.40 | 1.20 |
| 16 | 0.00 | 11.20 | 11.20 | 0.00 |
| 16.5 | 0.00 | 11.00 | 11.00 | 0.00 |
| 17 | 0.00 | 10.60 | 10.60 | 0.00 |
| 17.5 | 0.00 | 10.40 | 10.40 | 0.00 |
| 18 | 0.00 | 10.00 | 10.00 | 0.00 |
| 18.5 | 0.00 | 9.60 | 9.60 | 0.00 |
| 19 | 0.00 | 9.00 | 9.00 | 0.00 |
| 19.5 | 0.00 | 8.60 | 8.60 | 0.00 |
| 20 | 0.00 | 8.00 | 8.00 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 1.60 | 3.20 | 6.00 | 2.20 |
| 3 | 1.80 | 3.80 | 6.20 | 2.30 |
| 3.5 | 1.80 | 4.40 | 6.40 | 2.30 |
| 4 | 1.80 | 5.00 | 6.60 | 2.30 |
| 4.5 | 1.50 | 5.60 | 6.80 | 2.40 |
| 5 | 1.30 | 6.20 | 6.80 | 2.40 |
| 5.5 | 1.30 | 6.80 | 7.00 | 2.50 |
| 6 | 1.20 | 7.40 | 7.00 | 2.50 |
| 6.5 | 1.10 | 8.00 | 7.20 | 2.50 |
| 7 | 1.00 | 8.60 | 7.20 | 2.50 |
| 7.5 | 0.90 | 9.20 | 7.20 | 2.50 |
| 8 | 0.80 | 9.80 | 7.20 | 2.30 |
| 8.5 | 0.70 | 10.40 | 7.20 | 2.10 |
| 9 | 0.50 | 11.00 | 7.20 | 1.80 |
| 9.5 | 0.40 | 11.60 | 7.20 | 1.30 |
| 10 | 0.10 | 12.20 | 7.20 | 0.20 |
| 10.5 | 0.00 | 12.80 | 7.00 | 0.00 |
| 11 | 0.00 | 13.40 | 6.80 | 0.00 |
| 11.5 | 0.00 | 14.00 | 6.60 | 0.00 |
| 12 | 0.00 | 14.60 | 6.20 | 0.00 |
| 12.5 | 0.00 | 15.20 | 5.80 | 0.00 |
| 13 | 0.00 | 15.60 | 5.20 | 0.00 |
| 13.5 | 0.00 | 15.80 | 4.40 | 0.00 |
| 14 | 0.00 | 16.00 | 3.20 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 7.90 | 17.80 | 7.20 | 2.60 |
| 3 | 8.80 | 20.20 | 7.40 | 2.60 |
| 3.5 | 9.50 | 22.20 | 7.40 | 2.60 |
| 4 | 10.10 | 24.00 | 7.40 | 2.60 |
| 4.5 | 10.40 | 25.40 | 7.40 | 2.50 |
| 5 | 3.40 | 26.80 | 7.40 | 2.40 |
| 5.5 | 0.00 | 28.00 | 7.20 | 0.00 |
| 6 | 0.00 | 29.00 | 7.20 | 0.00 |
| 6.5 | 0.00 | 29.60 | 7.00 | 0.00 |
| 7 | 0.00 | 10.60 | 6.60 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 5.40 | 11.40 | 4.40 | 1.90 |
| 3 | 5.80 | 13.80 | 5.20 | 1.70 |
| 3.5 | 6.20 | 15.00 | 5.40 | 1.60 |
| 4 | 6.60 | 16.00 | 5.20 | 1.50 |
| 4.5 | 6.80 | 16.80 | 4.60 | 1.60 |
| 5 | 7.10 | 17.60 | 4.40 | 1.70 |
| 5.5 | 7.20 | 18.40 | 4.40 | 1.80 |
| 6 | 7.20 | 19.00 | 4.40 | 1.80 |
| 6.5 | 7.30 | 19.40 | 4.60 | 1.90 |
| 7 | 7.20 | 19.80 | 4.80 | 1.90 |
| 7.5 | 7.20 | 20.20 | 5.00 | 1.90 |
| 8 | 7.10 | 20.40 | 5.00 | 1.90 |
| 8.5 | 7.00 | 20.40 | 5.20 | 1.90 |
| 9 | 6.80 | 20.40 | 5.20 | 1.90 |
| 9.5 | 6.70 | 20.40 | 5.20 | 1.90 |
| 10 | 6.40 | 20.40 | 5.40 | 1.80 |
| 10.5 | 6.10 | 20.40 | 5.40 | 1.70 |
| 11 | 5.70 | 20.20 | 5.40 | 1.70 |
| 11.5 | 5.30 | 20.00 | 5.40 | 1.60 |
| 12 | 4.80 | 19.80 | 5.40 | 1.40 |
| 12.5 | 4.10 | 19.40 | 5.40 | 1.30 |
| 13 | 3.10 | 19.20 | 5.40 | 0.90 |
| 13.5 | 0.10 | 18.80 | 5.20 | 0.10 |
| 14 | 0.00 | 18.20 | 5.20 | 0.00 |
| 14.5 | 0.00 | 17.60 | 5.00 | 0.00 |
| 15 | 0.00 | 17.00 | 4.80 | 0.00 |
| 15.5 | 0.00 | 16.20 | 4.60 | 0.00 |
| 16 | 0.00 | 15.40 | 4.40 | 0.00 |
| 16.5 | 0.00 | 14.40 | 4.20 | 0.00 |
| 17 | 0.00 | 13.40 | 4.00 | 0.00 |
| 17.5 | 0.00 | 12.20 | 3.60 | 0.00 |
| 18 | 0.00 | 10.40 | 3.40 | 0.00 |
| 18.5 | 0.00 | 8.00 | 2.20 | 0.00 |
| 19 | 0.00 | 3.20 | 0.60 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 4.80 | 10.40 | 10.40 | 4.80 |
| 3 | 5.40 | 12.00 | 12.00 | 5.40 |
| 3.5 | 5.70 | 13.40 | 13.40 | 5.70 |
| 4 | 2.00 | 14.80 | 14.80 | 2.00 |
| 4.5 | 0.50 | 15.80 | 15.80 | 0.50 |
| 5 | 0.00 | 16.00 | 16.00 | 0.00 |
| 5.5 | 0.00 | 11.80 | 11.80 | 0.00 |
| 6 | 0.00 | 2.20 | 2.20 | 0.00 |
| 6.5 | 0.00 | 1.00 | 1.00 | 0.00 |
